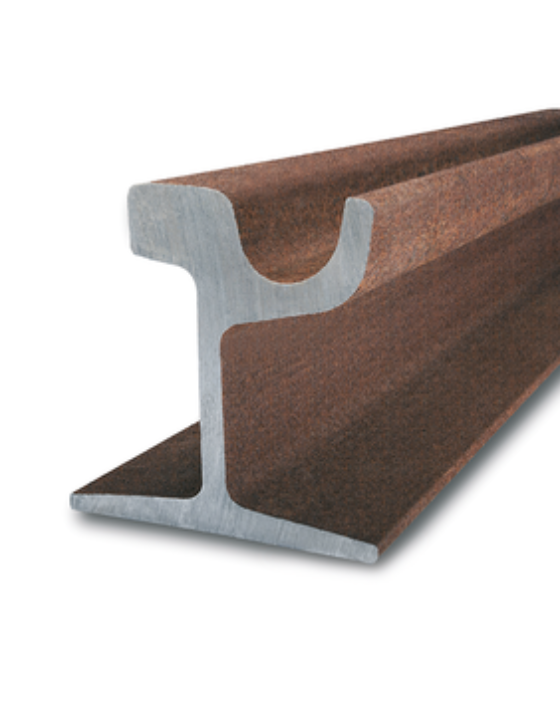

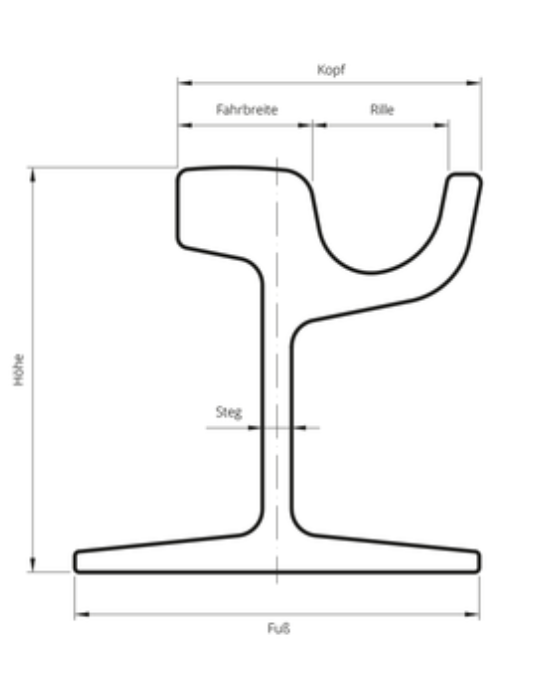

Neue Wellenschienen in Lagergrößen

Üretim ve teslimat, geçerli Avrupa normları ve fabrika spesifikasyonları kapsamında gerçekleştirilir.

Talep üzerine.

Profil	Vorratslängen (m)	Mindestzugfestigkeit (N/mm²)	Höhe (mm)	Fuß (mm)	Kopf (mm)	Fahrbreite (mm)	Rillenbreite (mm)	Steg (mm)	Gewicht (kg/m)
57 R1	12/15/18	680/880	182	150	127	51,92	60,46	12	56,54
67 R1	12/15/18	680/880	180	180	135	60,03	58,66	12	66,76
59 R2	12/15/18	680/780/880	180	180	113	55,83	42,35	12	58,20
60 R1	12/15/18	680/780/880	180	180	113	56	36	12	60,59
60 R2	12/15/18	680/780/880	180	180	113	55,83	36,35	12	59,75
54 R2	12/15/18	680/780/880	152,50	141,50	115,60	56,20	41	13	54,26
Ri55NK	12/15/18	680/780/880	150	150	113	56	36	12	55,45

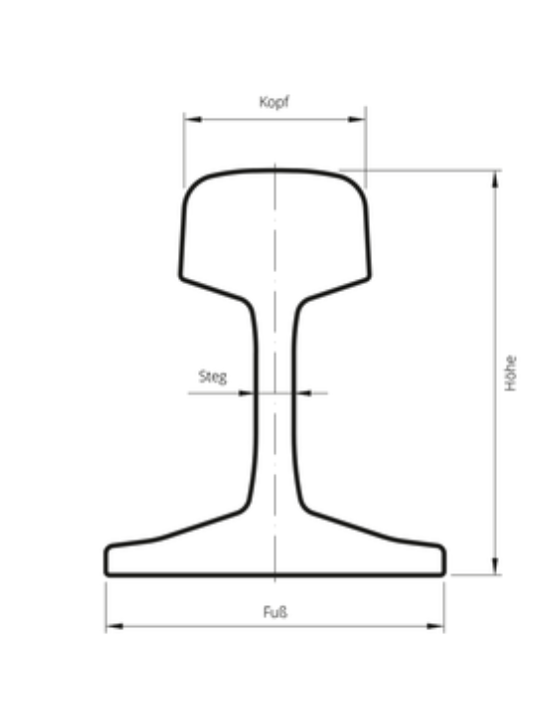

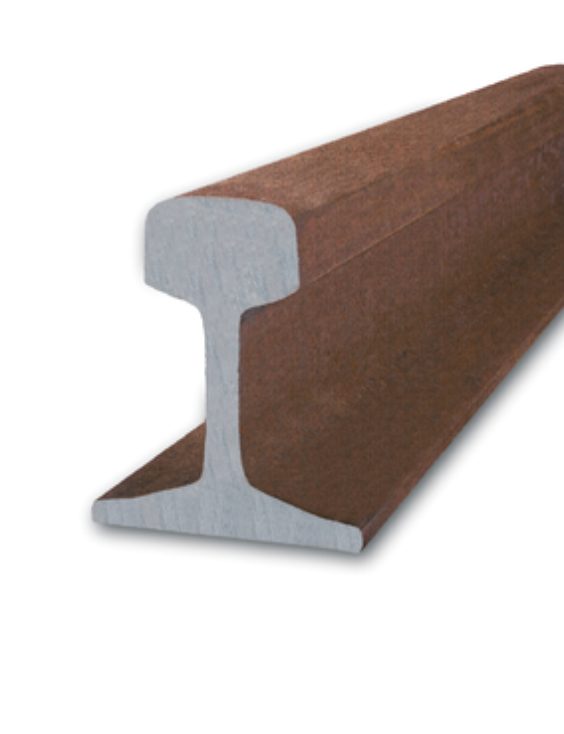

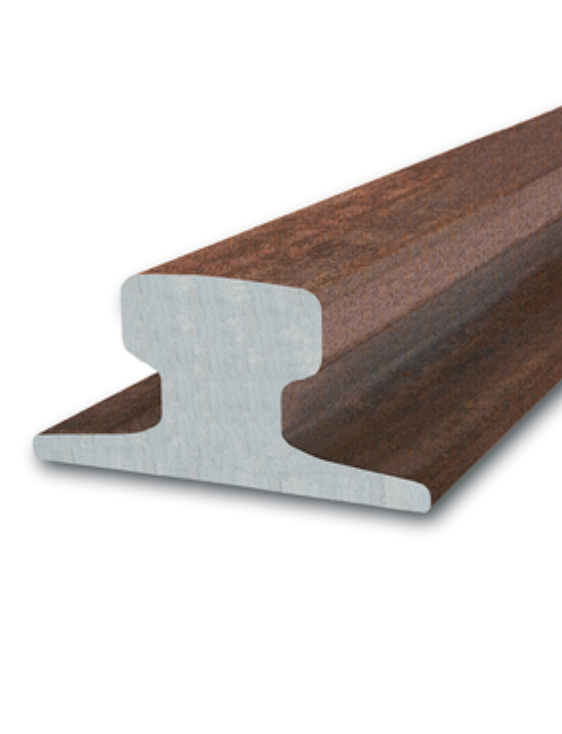

Gleise aus dem Bereich Eisenbahn und Vignol in Lagerlängen.

Üretim ve teslimat, geçerli Avrupa normları ve fabrika spesifikasyonları çerçevesinde yapılmaktadır.

Talep üzerine.

Profil	Lagerlängen	Minimale Zugfestigkeit (N/mm²)	Höhe (mm)	Fuß (mm)	Kopf (mm)
S7	5/6	540	65	50	0.365
S10	6/8/10/12	540	70	58	0.365
S14	6/8/10/12	690	80	70	0.365
S18	6/8/10/12	540/690	93	82	0.365
S20	6/8/10/12	690	100	82	0.365
S24	8/12	690	115	90	0.365
S30	12/15	690	108	108	0.365
33 E1	12/15	680	134	105	0.365
S41A	12/15	690/880	138	110	0.365
ASCE 85 (GX 42)	12/15	835	131.76	131.76	65.09
49 E1	12/15/18/30	880	149	125	67
49 E5	12/15/18/30	880	149	125	67
54 E4	12/15/18/30	880	154	125	67
60 E1	12/15/18/30	880	172	150	72
60 E2	12/15/18/30	880	172	150	72
54 E1	12/15/18	880	159	140	70
R65	12/15	880	180	150	73

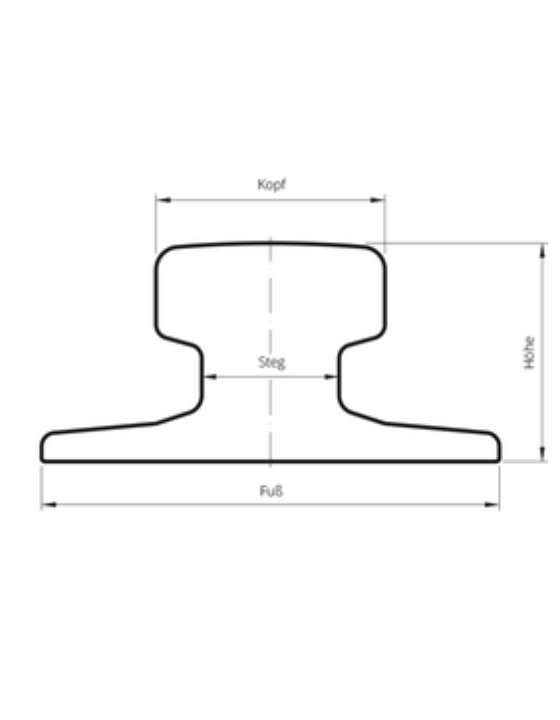

Kranschienen

Profil	Lagerlängen	Minimale Zugfestigkeit (N/mm²)	Höhe (mm)	Fuß (mm)	Kopf (mm)	Steg (mm)	Gewicht (kg/m)
A45	10/12/15	690/880	55	125	45	24	22.10
A55	10/12/15	690/880	65	150	55	31	31.80
A65	10/12/15	690/880	75	175	65	38	43.10
A75	10/12/15	690/880	85	200	75	45	56.20
A100	10/12/15	690/880	95	200	100	60	74.30
A120	10/12/15	690/880	105	220	120	72	100
A150	12/15	690/880	150	220	150	80	150.30
MRS 87A (PRI 85)	12/15	690/880	152.40	152.40	101.60	34.93	86.80
MRS 125	12/15	690/880	180	180	120	40	125
MRS 221	12/15	690/880	160	220	220	145	221.40
SP 100	12/15	690/880	150	150	100	38	89.05
SP 120	12/15	690/880	170	170	120	44	118.28

Amerikanische Normen

Profil	Lagerlängen	Minimale Zugfestigkeit (N/mm²)	Höhe (mm)	Fuß (mm)	Kopf (mm)	Steg (mm)	Gewicht (kg/m)
CR 104 (MRS 51)	12/15	690/880	127	127	63.50	25.40	51.59
CR 105 (MRS 52)	12/15	690/880	131.80	131.80	65.10	23.80	52.09
CR 135 (MRS 67)	12/15	690/880	146	131.80	87.30	31.80	66.97
CR 171 (MRS 85)	12/15	690/880	152.40	152.40	109.20	31.80	84.83
CR 175 (MRS 87B)	12/15	690/880	152.40	152.40	108	38.10	86.80

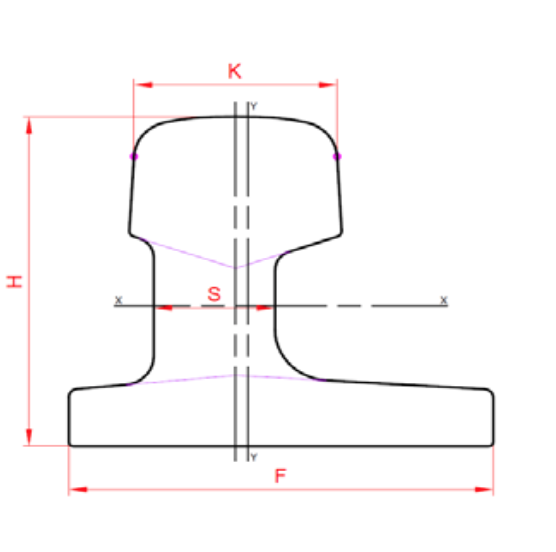

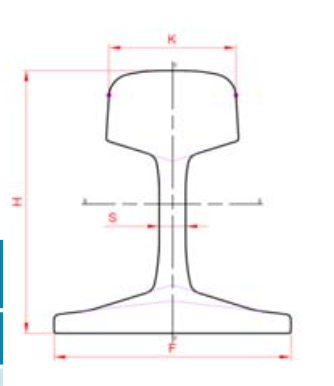

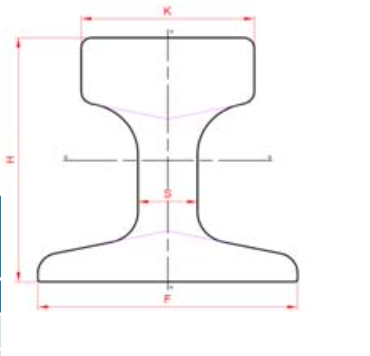

Die Hauptmaße der Vignol-Schienen.

Profil	Weight kg/m	H (mm)	K (mm)	F (mm)	S (mm)	I×z (cm⁴)	W×z (cm³)
S 7	5/6	540	65	50	25	5	7
S 10	6/8/10/12	540	70	58	32	6	10
S 14	6/8/10/12	690	80	70	38	9	14
S 18	6/8/10/12	540/690	93	82	43	10	18,30
S 20	6/8/10/12	690	100	82	44	10	19,84
S 24	8/12	690	115	90	53	10	24,43
S 30	12/15	690	108	108	60,30	12,30	30,03
33E1 (S33)	33,47	134	58	105	11	1040,3	154,5
35E1 (Xa)	35,76	125	58	110	12	936,3	146,9
35E3 (VST36)	35,62	130	60	100	12	1009,3	153
32E1m	39,38	133,35	63,5	117,47	13,10	1185	173
39E1 (BS50A)	39,77	133,35	63,5	117,47	13,10	1204,9	177,5
40E1 (S41-14)	40,95	138	67	125	12	1366,9	195,9
41E1 (S41-10)	41,24	138	67	125	12	1382,1	199,3
FTC41	41,36	137,6	63,5	127	13,1	1382,7	199,1
44E1 (BS90A)	45,11	142,88	66,67	127	13,98	1554,1	214,8
44E2 (DSB45)	45,51	141	69,3	125	13,75	1535,9	212,3
44E1 (SBB I)	46,17	145	65	125	14	1641,1	217
44E3 (U33)	46,27	148	62	134	15	1642,7	213
44E5 (NP46)	46,66	142	73,72	120	14	1655,9	224,2
55RH1	47,07	145,25	69,85	69,85	19,05	1458,1	188,5
SAR48	48,07	150	68	127	14	1854,9	235,8
S48-U	48,3	149	67	115	14	1765,9	236,8
MAV48	48,5	148	66,8	120	14	1750,5	294,8
49E5	49,13	149	67	125	14	1799,7	237
49E1 (S49)	49,39	149	67	125	14	1816	240,3
BS100R	49,61	152,4	69,85	146,05	14,29	2016,5	253,9
50E5 (S50UNI)	49,90	148	67	135	14	1844	242,1
50E2 (EB50T)	49,97	151	72	140	15	1988,8	248,5
50E3 (BV50)	50,02	155	70	133	14	2057,8	259,5
50E4 (UIC50)	50,15	152	70	125	15	1934	252,3
50E6 (U50)	50,9	153	65	140	15,5	2017,8	248,3
SAR51	51,51	150	68	127	19	1884,4	238,4
R50	51,79	152	70,24	132	16	2018	247,5
54E2 (UIC54E)	53,82	161	67	125	16	2307	276,4
54E2KA700	53,82	161	67	125	16	2307	276,4
54E4	54,31	154	67	125	16	2056,2	259,4
54E5 (54E1AHC)	54,42	159	70,2	140	16	2308,1	273,5
54E3 (S54)	54,57	154	67	125	16	2074	262,8
54E1 (UIC54)	54,77	159	70	140	16	2337,9	278,7
56E1 (BS113A)	56,3	158,75	69,85	140	20	2321	275,5
115RE	56,9	168,28	68	139,7	15,88	2741,3	297,4
SAR57	57,38	165	71,12	140	16	2644,7	306,7
60E2	60,03	172	72	150	16,5	3021,5	330,8
60E1 (UIC60)	60,21	172	72	150	16,5	3038,3	333,6
60E1KA700	60,21	172	72	150	16,5	3038,3	333,6
AS60	60,6	170	70	146	16,5	2926,3	322,4
CHN60 (VRC60 / S60)	60,64	176	70,8	150	16,5	3217	339,4
JIS60	60,73	174	63,62	145	16,5	3078,8	320
R65	64,88	180	73	150	18	3540	358
136BHP	67,33	185,74	73,46	152,4	17,46	3907	386,7
136RE-8	67,36	185,74	73,78	152,4	17,46	3916,5	388,1
AREA136RE	67,49	185,74	73,77	152,4	17,46	3926,6	389
AREA136REIH	67,56	185,74	73,41	152,4	17,46	3933	390,5
136RE14	67,66	185,74	73,71	152,4	17,46	3954,5	393,7
AREA141AB	69,88	188,91	74,32	152,4	17,46	4180	414,5
TN70	71,16	190,5	70	110	14	3372	313,4
71E2	71,26	172	72	150	25	3262,2	342,7

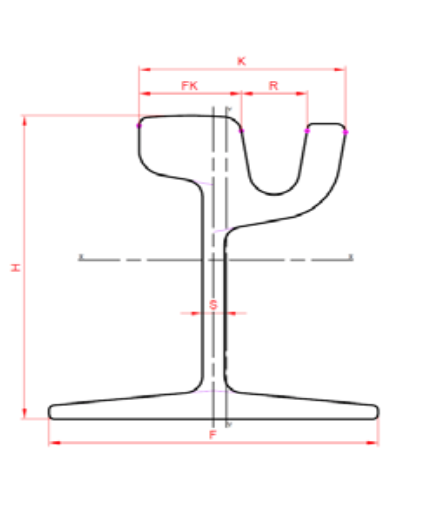

Kranschienen

Type of rail	Weight (kg/m)	H (mm)	K (mm)	FK (mm)	R (mm)	F (mm)	S (mm)	I x-x (cm4)	W x-x (cm³)
51R1 (RI52R13; RI52)	51,42	130	113	55,83	42,35	150	12	1290	198,2
53R1 (RI53R13; RI53)	52,98	130	113	55,83	36,35	150	12	1326	199,9
RI53-10	53,82	130	113	56	36	150	12	1352,3	201,6
54G1 (41GPU)	54,26	152,5	116,82	56,18	41	141,5	13	2047,6	259,1
54G2	54,55	152,5	116,6	55,91	41,55	141,5	13	2054,5	259,2
55G1 (35GP)	54,77	152,5	111,82	56,23	35,94	141,5	13	2075,6	260,5
55G2 (41GP)	55,37	152,5	116,9	56,23	40,94	141,5	13	2082,6	260,3
NK	55,45	150	113	55,83	36,17	150	12	1976,4	248,8
57R1 (Ph37)	56,54	182	127	51,92	60,45	150	11	3031	307,2
57A	57,78	130	113,83	56	30	150	12	1440,1	206,3
59R2 (RI59R13; RI59N)	58,20	180	113	55,83	42,35	180	12	3213,8	350,7
59R1 (RI59R10; RI59)	58,97	180	113	56	42	180	12	3267,1	352,7
60R3 (RI210/95+80)	59,71	210	112	58,4	33,14	175	11,5	4746,1	420,7
60R2 (RI60R13; RI60N)	59,75	180	113	55,83	36,35	180	12	3298,1	353,3
60R1 (RI60R10; RI60)	60,59	180	113	56	36	180	12	3353,9	355,6
60R2-L (RI60NL)	60,65	180	113	55,83	36,35	180	12	3377,2	357,6
62R2 (NP4aS)	61,91	180	116	55,86	33,98	180	12	3505,9	362,2
62R1 (NP4aM)	62,37	180	116	56,03	34,44	180	12	3535,4	363,2
63R1 (RI210/95+80a)	63,13	210	122	58,4	33,14	175	11,5	5019,2	428,4
57A-VK	66,07	130	113,83	-	-	150	12	1626,1	216,1
67R1	66,76	180	135	60,03	58,66	180	13	3554,1	377,1
54G2-VK	68,05	152,5	116,9	-	-	141,5	13	2478,2	275,7
73C1 (VKRI60)	72,73	180	113,1	-	-	180	12	3949,3	374,6
75C1 (BA75)	75,23	180	113	56	36	180	20	3595,9	398,3
105C1 (D180/105)	105,23	180	130	-	-	180	32	4945	479,7
310C1 (BL180/260)	309,69	184	260	-	-	260	162	12786	1352

Die Hauptmaße der Langschienen.

Profiltyp Type of rail	Gewicht Weight kg/m	Hauptabmessungen - Dimensions H (mm)	Hauptabmessungen - Dimensions K (mm)	Hauptabmessungen - Dimensions F (mm)	Hauptabmessungen - Dimensions S (mm)	Trägheitsmoment Moment of inertia I x-x (cm⁴)	Widerstandsmoment Section modulus W x-x (cm³)
50E6A2 (U60)	54,21	155	65	148	16	2213	359,3
60E2A1 (60E2-40)	60,02	172,07	72,03	150	16,5	3020,8	330,5
46E1A1 (ZUSBB 1)	60,34	115	65	135	42	1029,6	155,1
50E1T1 (A50)	60,96	148	67	135	28	1997,3	250,9
60E1T1 (UIC60C; A61)	61,11	142	72	150	28	1866,5	243,7
49E5A1	62,88	116	67	140	40	1086,6	162,9
50E2T1 (EB63T; A63)	62,97	151	72	140	30	2166	261,8
49E1A1 (ZU2-49DB)	63,14	116	67	140	40	1098,4	165,3
49E1A3	63,18	116	66,8	145	40	1107,3	166,4
50E6A1 (U59)	64,98	155	65	142	28	2327,2	266,2
54E1T1 (UIC54A; A65)	65,40	159	70	140	28	2513,8	291,3
54E4A2	65,60	121	67	140	40	1230,4	178,5
54E1A2 (ZU1-54)	65,82	121	67	140	40	1244,3	181,1
54E1A1 (UIC54B; A69)	68,95	129	70	147	40	1544	208,4
60E1A2 (A60UNI)	69,04	134	72	140	40	1688,2	227
54E2A1 (ZUSBB IV)	69,25	131	67	147	40	1587,3	210
60E1A5 (60D40)	70,01	142	71,98	150	32,5	2040	252,5
60E1A4 (60D)	70,02	142	72	150	32,5	2041,3	251,9
60E2A2 (ZU60E2-40)	72,78	134,07	72,03	140	44	1715,2	227,4
60E1A1 (ZU1-60; UIC60B)	72,97	134	72	140	44	1726,9	229,7
60E1T2 (A74; UIC60A)	74,24	172	72	150	30	3301,4	354,7
60E1A6 (I60)	76,21	139	72	160	40	2009,9	250,4
60E1A-PD	84,44	134	71,98	165	44	1913,9	238,4
136-TW	87,80	180,98	76,2	152,4	42,09	3941,2	400,5

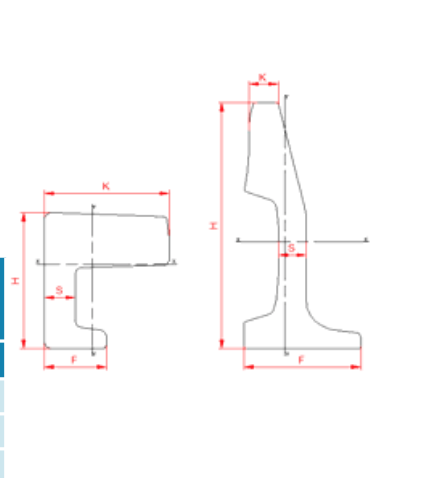

Die Hauptmaße der Radführungsbahnen.

Profilen Type of rail	Gewicht Weight kg/m	Hauptabmessungen - Dimensions				Trägheitsmoment Moment of inertia I×x (cm⁴)	Widerstandsmoment Section modulus W×x (cm³)
Profil	kg/m	H (mm)	K (mm)	F (mm)	S (mm)	I×x (cm⁴)	W×x (cm³)
33C1 (RLUIC33; RL1-60)	32,99	93	80	40	20	297	51,8
36C1 (RL1-49)	36,14	168	19	75	18	1312,3	137,6
SBB-C	40,56	104	80	40	20	423,1	65,3
48C1 (RL1-54)	48,31	199	22	75	20	2330,5	218,3

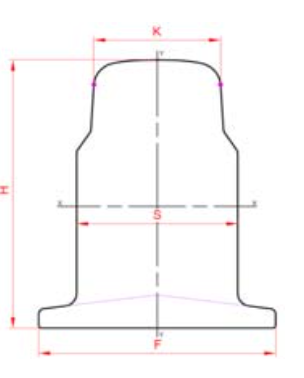

Die Hauptmaße der Flachschienen.

Profiltyp Type of rail	Gewicht Weight kg/m	H (mm)	K (mm)	F (mm)	S (mm)	I x-x (cm⁴)	W x-x (cm³)
54E4F1	90,57	154	67	125	72	2369,2	283,1
54E3F1 (VO1-54)	90,72	154	67	125	72	2389	286,1
49E5F1	96,30	149	67	125	85	2214,8	261,7
49E1F1 (VO1-49)	96,55	149	67	125	85	2234	274,3
60E2F1 (VO60E2-40)	111,04	172,07	72,03	150	76	3717,2	391,3
60E1F1 (VO1-60)	111,24	172	72	150	76	3737,3	394,3

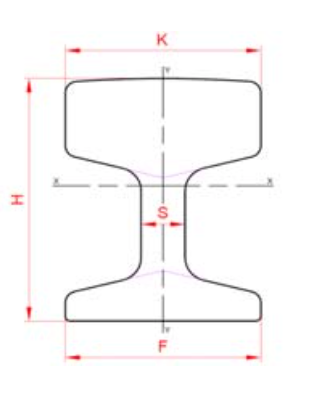

Die Hauptmaße der Kranbahnen.

Profil Type of rail	Gewicht Weight	H (mm)	K (mm)	F (mm)	S (mm)	Trägheitsmoment Moment of inertia	Widerstandsmoment Section modulus
A888	85,88	152,45	101,6	150	35	2958	384
MR87A	86,85	152,4	101,6	152,4	34,93	3035	395,8

Die Hauptmaße der Elektrifizierten Schienen.

Profil Type of rail	Gewicht Weight	Hauptabmessungen - Dimensions				Trägheitsmoment Moment of inertia	Widerstandsmoment Section modulus
Profil	kg/m	H (mm)	K (mm)	F (mm)	S (mm)	I×x (cm⁴)	W×x (cm³)
STR40	40,00	105	80	80	18	597	102
ST60SL	60,95	105	100	115	40	922,8	176,6
STR81	81,19	130	76	115	76	1532,7	226

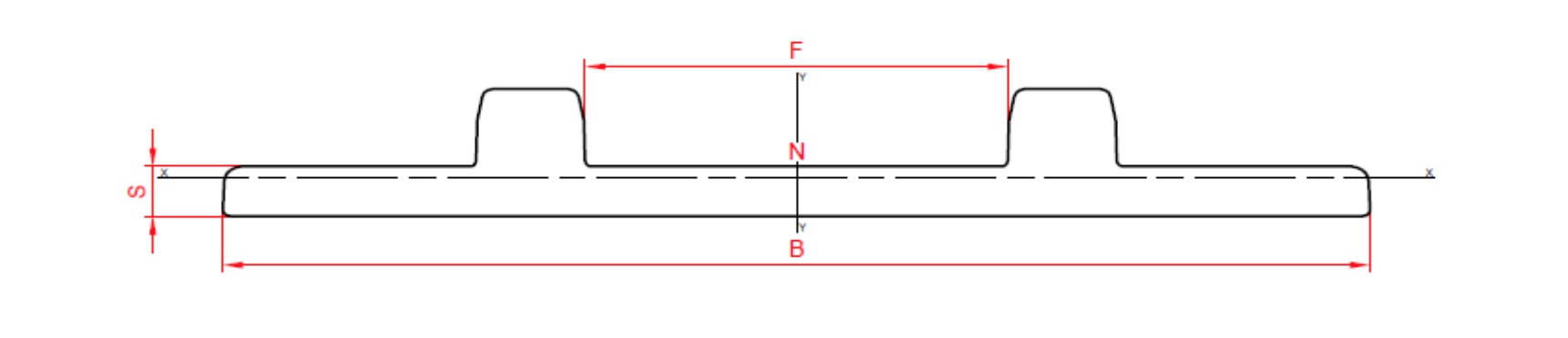

Die Hauptmaße der Wellplatten.

Profiltyp Type of rail	Gewicht Weight kg/m	B (mm)	F (mm)	S (mm)	N (Neigung)	I x-x (cm⁴)	W x-x (cm³)
RP16B	65,62	345	127	16	1:∞	60,4	24,3
RP1-2	66,30	345	127	20	1:∞	69,7	30,3
